局所排気装置の定義

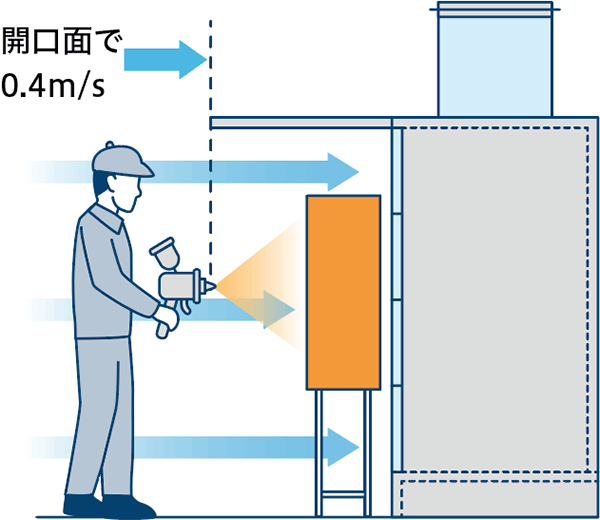

• 囲い式

  局所排気装置



  0.4m/s以上の風速が発生している場所でのみ作業が可能。

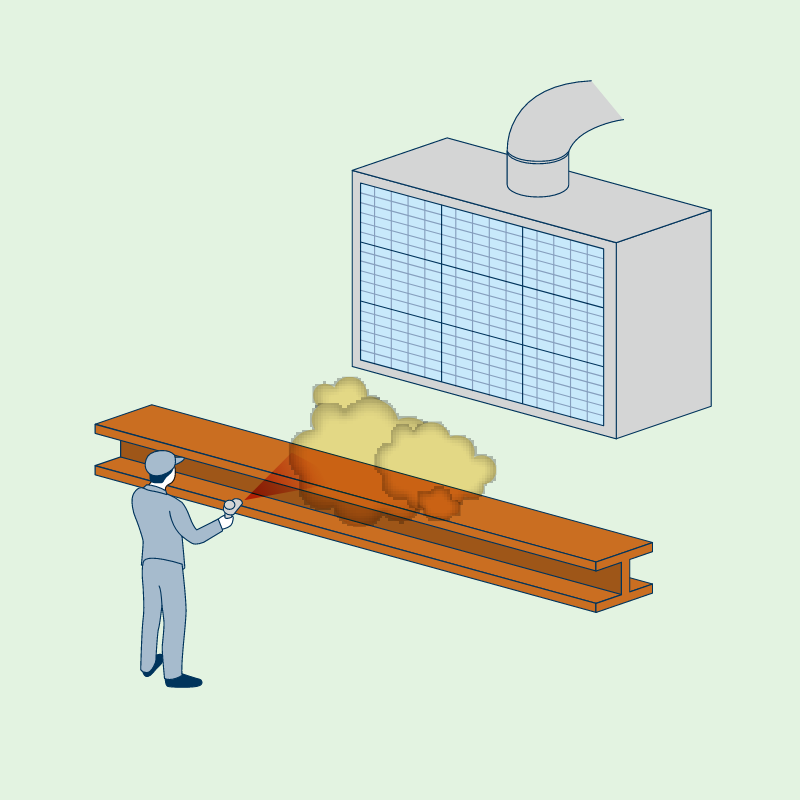

• 外付式

  局所排気装置



  0.5m/s以上の風速が発生している場所でのみ作業が可能。

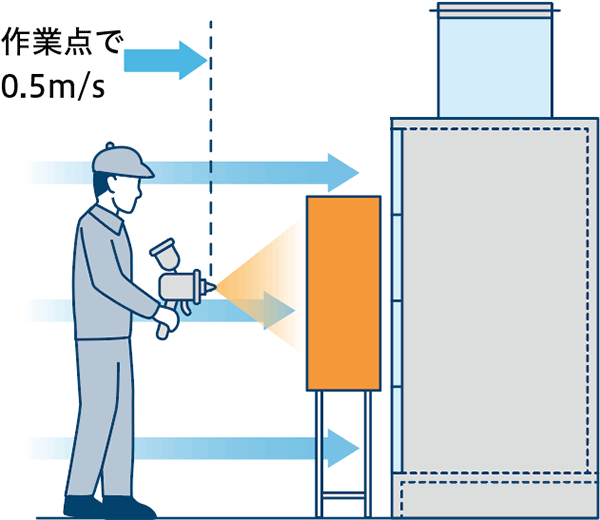

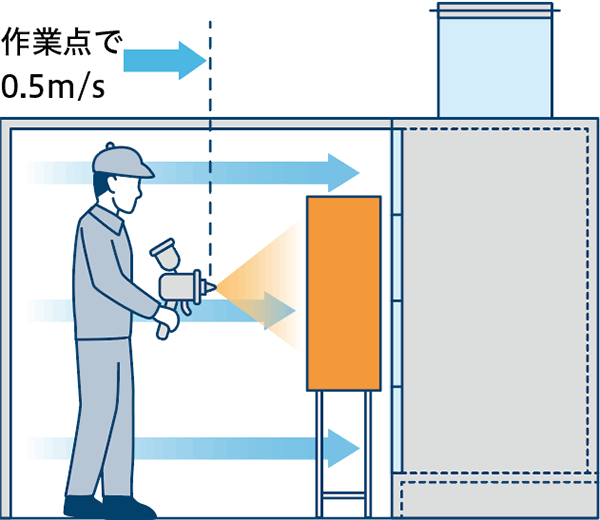

• 外付式(囲いあり)

  局所排気装置



  作業者が囲いの中に入ると囲い式 ⇒ 外付け式となり、風速は作業点で0.5m/s必要。

※特化則では薬品により異なります。
また一部の特定化学物質、鉛、石綿に対する局所排気装置に必要な性能は制御風速ではなく、「抑制濃度」で基準が定められています。

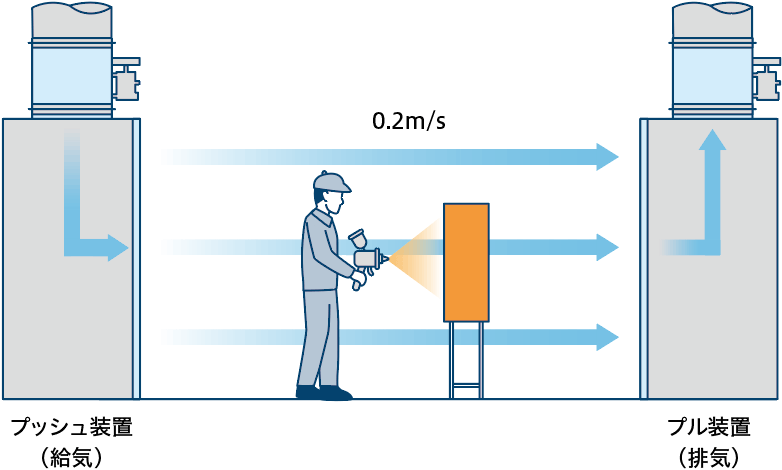

プッシュプル型換気装置の定義

• 囲いなし

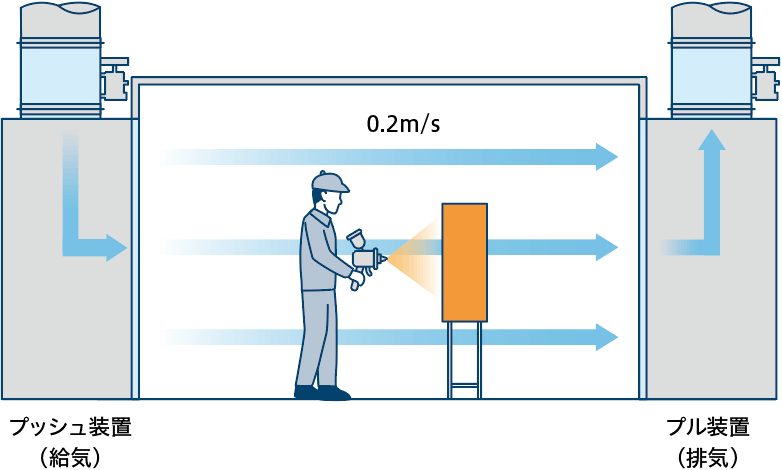

• 囲いあり



給気装置により滞留したミストを効率よく給気（プッシュ）して排気（プル）します。
さらに囲いをつけることにより効率的な給排気が可能となり、また周囲のゴミブツの影響を受けることがないため、塗装品質が向上します。
